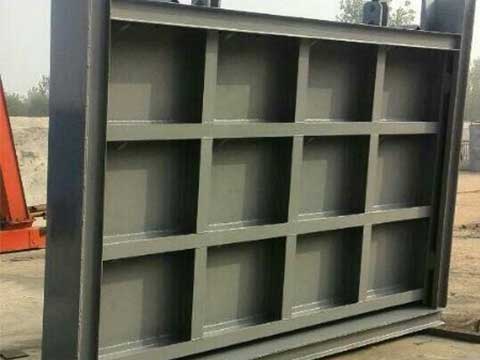

鋼閘門表面熱噴涂之前，應將閘門金屬表面的鐵銹、氧化皮、油污、焊渣、灰塵、水分等污物清除干凈，使其全部露出灰白的金屬本色，并且保持干燥，有一定的粗糙度，以保證熱噴涂料與基體間有良好的附著力。那么下面就由云南羽拓金屬為大家詳細介紹下昆明閘門噴砂處理施工要求，內容如下。
清除雜物的方法宜采用噴射或拋射，一般采用噴射，即人們通常說的噴砂除銹。
噴砂機是噴砂處理設備，在一定壓力條件選取適當的磨料，可達到高質量的表面處理效果。噴砂用氣操作壓力小少于0.5MPa，配備6m3/Sr空氣壓縮機。采用流動式空氣壓縮機時，其排氣量為6m3/s，額定壓力為0.8MPa，功率為37kw。
噴砂處理所用的壓縮空氣必須經過冷卻裝置及油水分離器處理，以保證壓縮空氣的干燥、無油。油水分離器必須定期清理。噴砂時噴嘴尺寸為6～8mm，在使用過程中，由于磨損，孔口直徑增大了25%時宜更換噴嘴。
噴嘴到基體金屬表面宜保持100～300mm的距離。噴射方向與基體金屬表面法線的夾角以15°～30°為宜。噴砂用的磨料品種較多，性能不一，一般選用強度較高的石英砂。磨料使用前必須干燥，含水量不得大于1%，否則必須進行炒砂或烘干處理。對磨料的料徑也有要求，其值在0.75～3.0mm之間。
以上就是對昆明閘門噴砂處理施工要求的相關介紹，感謝大家的閱讀！如有需要，歡迎來電咨詢！
